De meetketen is eenvoudig:vloeistofstroom → rotorrotatie → pulsfrequentie → K-factor → stroomsnelheid of totaal volume. Het principe is eenvoudig, maar betrouwbare metingen zijn afhankelijk van het werkbereik, de viscositeit, het stromingsprofiel, de staat van de rotor, de installatie en de kalibratie. Deze details verklaren waarom een correct is geselecteerdturbinedebietmeterkan in het ene proces heel goed presteren en in het andere slecht.

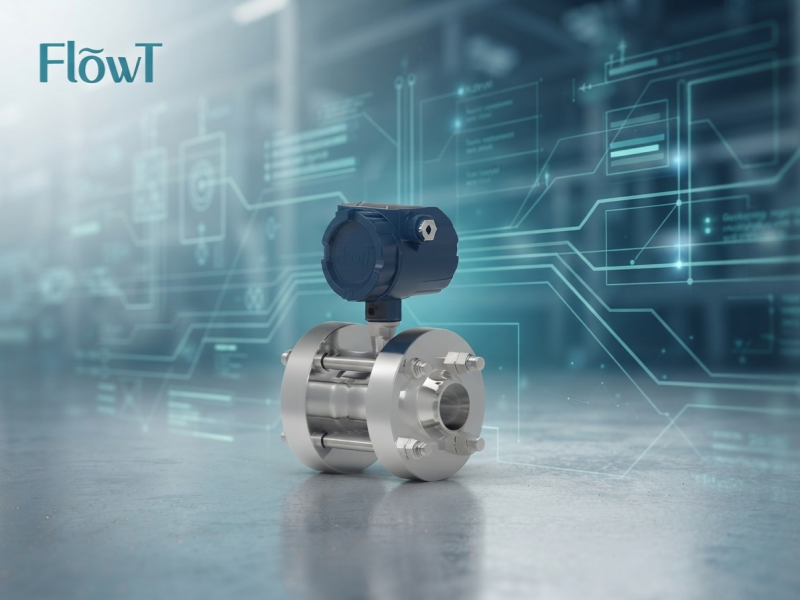

Hoe werkt een turbinestroommeter?
1. Vloeistof komt binnen en wordt naar de rotor geleid
Bij een axiale turbinemeter komt de vloeistof het meterlichaam binnen en passeert het meetgedeelte. Veel ontwerpen maken gebruik van steunen of stroom-richtelementen om een meer voorspelbare naderingsstroom te bewerkstelligen voordat de vloeistof de rotor bereikt. Dit is van belang omdat de meter is gekalibreerd rond een bepaalde relatie tussen het inkomende snelheidsprofiel en het koppel dat op de bladen wordt geproduceerd.
AW-Lake beschrijft dezelfde basisreeks in zijnTechnisch overzicht van de turbinestroommeter: de inkomende stroom wordt geconditioneerd, de vloeistof laat de rotor draaien en een pick-up genereert een elektronische puls terwijl de bladen het magnetische veld passeren. :contentReferentie[oaicite:1]{index=1}
2. Vloeistofmomentum laat de turbinerotor draaien
De bewegende vloeistof brengt momentum over op de schuine rotorbladen. Naarmate de stroom toeneemt, neemt het aandrijfkoppel toe en draait de rotor normaal gesproken sneller. In het nuttige lineaire bereik van de meter heeft de rotatiesnelheid een herhaalbare relatie met de volumetrische stroom.
Die relatie is niet perfect lineair van nulstroom naar maximale stroom. Aan de onderkant van het bereik vertegenwoordigen lagerwrijving, magnetische weerstand en viskeuze weerstand een groter deel van het beschikbare aandrijfkoppel. De rotor reageert daarom niet zo ideaal als bij een matige stroming. Dit is de reden waarom een turbinemeter niet mag worden gekozen simpelweg omdat het maximale debiet de procesvereiste overschrijdt.
3. De pickup zet rotatie om in pulsen
De rotor zelf is mechanisch, maar het meetsignaal is elektrisch. Afhankelijk van het ontwerp kan de meter gebruik maken van een magnetische, inductieve, reluctantie- of Hall--effect-pickup. Elke bladpassage produceert een detecteerbaar signaal. Meer bladpassages per seconde betekenen een hogere uitgangsfrequentie.
Het pulssignaal kan naar een zender, PLC, display ofstroomtotalisator. De momentane frequentie wordt gebruikt om de stroomsnelheid te bepalen, terwijl geaccumuleerde pulsen kunnen worden gebruikt om het totale volume te berekenen.
Wat is de K-factor van een turbinestroommeter?
De K-factor koppelt de fysieke rotorbeweging aan een technische eenheid. Normaal gesproken wordt dit uitgedrukt als het aantal gegenereerde pulsen per volume-eenheid:
K=pulsen / eenheidsvolume
Typische eenheden zijn pulsen per liter, pulsen per gallon of pulsen per kubieke meter. Omega'sHandleiding voor debietmeter van de vloeistofturbinedefinieert eveneens de K--factor als het aantal gegenereerde pulsen per volume-eenheid en gebruikt deze om de stroomsnelheid en de totale stroom te berekenen. :contentReferentie[oaicite:2]{index=2}
Berekening van debiet-snelheid
Alsfis de pulsfrequentie in pulsen per seconde enKwordt uitgedrukt in pulsen per liter, dan:
Q = f / K
De resulterende eenheid is liters per seconde. Als het gewenste resultaat liters per minuut is:
Q = 60f / K
Als de uitgangsfrequentie bijvoorbeeld 250 Hz is en de K--factor 500 pulsen/L is:
Q=250 / 500=0.5 L/s=30 L/min
Het belangrijke punt is de eenheidsrelatie. De factor 60 is geen inherent onderdeel van de turbine-meterfysica; het is alleen nodig bij het omzetten van seconden naar minuten. Onjuiste K-factoreenheden zijn een veel voorkomende configuratiefout wanneer een meter wordt aangesloten op een nieuw display- of besturingssysteem.
Totaal-volumeberekening
Als de elektronica in totaal teltNpulsen, het geaccumuleerde volume is:
Totaal volume=N / K
Deze directe puls-naar-volumerelatie is handig voor batchverwerking, dosering en totalisatietoepassingen.
Hoe wordt de K-factor van een turbinestroommeter bepaald?
De AK--factor moet afkomstig zijn van kalibratiegegevens voor de daadwerkelijke meter, en niet van een algemene aanname over de metergrootte. Tijdens de kalibratie stroomt een bekende referentiestroom of -volume door de meter terwijl de pulsuitvoer wordt geregistreerd. De referentiehoeveelheid en het aantal pulsen worden vervolgens gebruikt om de meterfactor op een of meer stroompunten vast te stellen.
Bij professionele stroomkalibratie wordt normaal gesproken de te testen meter vergeleken met een traceerbaar referentiesysteem. NIST hanteert bijvoorbeeld kalibratiestandaarden voor primaire vloeistof-stromen met behulp van gravimetrische en volumetrische methoden en biedtkalibratiediensten voor vloeistofstromen. :contentReferentie[oaicite:3]{index=3}
Voor een praktisch overzicht van kalibratieprocedures kunnen lezers ook de handleiding van deze site raadplegenkalibratie van de flowmeter.
Een meer-puntskalibratie is vooral handig omdat de K--factor niet noodzakelijkerwijs identiek is op elk punt in het volledige werkbereik van de meter. Uit de turbine{3}}meterliteratuur van Omega blijkt dat de K--factor normaal gesproken relatief stabiel wordt in het lineaire gebied, maar merkbaarder verandert aan de onderkant van het bereik. :contentReferentie[oaicite:4]{index=4}
Lineariteit, nauwkeurigheid en herhaalbaarheid zijn niet hetzelfde
Deze termen worden vaak samen gebruikt, maar ze beantwoorden verschillende vragen.
- Nauwkeurigheidbeschrijft hoe dicht de aangegeven stroom onder gespecificeerde omstandigheden bij de geaccepteerde referentiewaarde ligt.
- Herhaalbaarheidbeschrijft hoe consistent de meter hetzelfde resultaat produceert wanneer dezelfde omstandigheden worden herhaald.
- Lineariteitbeschrijft hoeveel de respons van de meter, vaak weergegeven door de K--factor, varieert binnen een gedefinieerd stroombereik.
Een meter kan zeer herhaalbaar zijn, maar toch kalibratiecorrectie vereisen om een goede nauwkeurigheid te bereiken. Op dezelfde manier mag een gepubliceerde nauwkeurigheidswaarde voor één turbine-metermodel nooit worden beschouwd als de specificatie voor alle turbinemeters. De nauwkeurigheid is afhankelijk van ontwerp, metergrootte, stroombereik, kalibratieomstandigheden en procesomstandigheden.
Waarom neemt de nauwkeurigheid gewoonlijk af bij een zeer laag debiet?
Bij gematigde stroming domineert het vloeistofkoppel de krachten die de rotorbeweging tegenhouden. Bij een laag debiet verandert dat evenwicht. Lagerwrijving, magnetische weerstand-die verband houdt met pick-up en stroperige weerstand worden groot in verhouding tot het koppel dat beschikbaar is uit de vloeistof. De rotorsnelheid kan dan afwijken van de verwachte respons in het lineaire bereik van de meter.
De technische referentie van Omega beschrijft dit gedrag bij lage{0}} stroming en merkt op dat turbinemeters een karakteristiek niet-lineair gebied kunnen tonen in de richting van het lagere gedeelte van het werkbereik. :contentReferentie[oaicite:5]{index=5}
Voor de selectie betekent dit dat de normale bedrijfsstroom niet slechts ergens tussen het gepubliceerde minimum en maximum moet liggen. Als nauwkeurige metingen bij een laag debiet belangrijk zijn, controleer dan de kalibratiecurve van de fabrikant en de lineaire- bereikspecificatie voor het daadwerkelijke model.
Hoe viscositeit het principe van de turbinestroommeter beïnvloedt
Viscositeit verandert de vloeistofkrachten die op de rotor inwerken. Een stroperiger vloeistof zorgt voor een grotere stroperige weerstand en verandert de hydrodynamische relatie tussen vloeistofsnelheid en rotorsnelheid. Het effect wordt vooral belangrijk bij lagere stroomsnelheden, waar het beschikbare aandrijfkoppel al klein is.
Een andere nuttige manier om dit effect te begrijpen is via het getal van Reynolds. Het getal van Reynolds weerspiegelt de balans tussen traagheids- en stroperige krachten in een stromende vloeistof. Wanneer de viscositeit, snelheid of pijpgeometrie voldoende veranderen om het stromingsregime rond de rotor te veranderen, kan de gekalibreerde relatie tussen stroming en rotorrespons ook veranderen.
Dit is de reden waarom er niet automatisch van uitgegaan moet worden dat een waterkalibratie een veel viskeuzere olie vertegenwoordigt met dezelfde prestaties. Als de toepassing betrekking heeft op brandstof of olie, vergelijk dan de werkelijke procesviscositeit met de kalibratieomstandigheden en meterdocumentatie. Een relevant voorbeeld van een productcategorie is ditconfiguratie van turbinemeters voor olie-, brandstof- en dieselservice.
Installatieomstandigheden die er toe doen
Controleer het stromingsprofiel en de werveling
Ellebogen, T-stukken, verloopstukken, pompen en gedeeltelijk gesloten kleppen kunnen het snelheidsprofiel verstoren of wervelingen veroorzaken. Een turbinemeter reageert op de snelheidsverdeling die de bladen bereikt, zodat ernstige stroomopwaartse verstoringen de meetrespons kunnen verschuiven, zelfs als de werkelijke gemiddelde pijpstroom niet is veranderd.
Sommige conventionele turbinemeters maken gebruik van rechte- leidingdiameters, zoals 10 pijpdiameters stroomopwaarts en 5 stroomafwaarts, maar dit is geen universele vereiste. Omega'sInstallatiereferentie turbinedebietmetergeeft 10D/5D voor specifieke meterontwerpen en laat ook zien dat bepaalde stroomopwaartse obstakels aanzienlijk langere trajecten vereisen. :contentReferentie[oaicite:6]{index=6}
Gebruik de installatiehandleiding voor de geselecteerde meter in plaats van één rechte-pijpregel te behandelen zoals van toepassing op elk ontwerp.
Houd een vloeistofmeter vol
Luchtzakken, meegevoerd gas en gedeeltelijk gevulde leidingen verstoren de rotor en kunnen onstabiele metingen opleveren. Voor vloeistoffen moet u locaties vermijden waar zich op natuurlijke wijze gas verzamelt, en overwegen hoe de leiding zich tijdens het opstarten zal vullen en ontluchten.
Bescherm de rotor tegen vervuiling
Deeltjes kunnen de lagerweerstand vergroten, de beweging van de rotor belemmeren of interne componenten beschadigen. De filtratievereisten zijn afhankelijk van het meterontwerp en de vloeistof. Als zwevende deeltjes eerder normaal dan uitzonderlijk zijn, is een turbinemeter wellicht niet de beste technologie.
Vermijd cavitatie
Door een overmatige drukval of onvoldoende stroomafwaartse druk kan een vloeistof gaan flitsen of caviteren. Twee-stroom door de rotor kan de meting destabiliseren en interne componenten beschadigen. Gegevens over drukverlies- moeten daarom worden gecontroleerd tijdens het dimensioneren, vooral aan de bovenkant van het stroombereik.
Hoe u een turbinestroommeter kunt dimensioneren en selecteren
Alleen de buisdiameter is niet voldoende als selectiecriterium. Een nuttig selectieoverzicht moet de volgende procesgegevens bevatten:
- Vloeistof:vloeistof of gas, chemische samenstelling en compatibiliteit met bevochtigde materialen.
- Minimale, normale en maximale stroom:normale bedrijfsstroom moet zich in een goed-gekarakteriseerd deel van het gekalibreerde bereik bevinden.
- Viscositeit:specificeer de viscositeit bij de werkelijke bedrijfstemperatuur in plaats van alleen bij kamertemperatuur.
- Druk en temperatuur:omvatten maximale omstandigheden en elk risico op doorbranden of cavitatie.
- Verontreiniging:identificeer vaste stoffen, vezels of afzettingen die de rotor en lagers kunnen aantasten.
- Vereiste meetprestaties:nauwkeurigheids- en herhaalbaarheidseisen definiëren in plaats van zonder criterium om "hoge nauwkeurigheid" te vragen.
- Drukverlies:bekijk de drukvalcurve-van de fabrikant bij de verwachte stroming en viscositeit.
- Signaalvereisten:puls, totalisatie, analoge uitgang, lokale weergave of digitale communicatie.
- Installatiebeperkingen:beschikbare rechte pijp, nabijgelegen kleppen en ellebogen, oriëntatie en toegang voor onderhoud.
- Gebiedsvereisten:behuizingsclassificatie en certificering voor gevaarlijke-gebieden, indien van toepassing.
Voor kleine proceslijnen kan een speciale lijn nodig zijnturbinemeter met kleine-diameter, terwijl voor gevaarlijke locaties mogelijk eenexplosie-veilige turbinedebietmeter. Hoge- diensten voor hoge temperaturen of hygiënische diensten vereisen een afzonderlijke overweging van lichaamsmaterialen, afdichtingen, aansluitingen en sensortemperatuurlimieten; Ahygiënische turbineconfiguratie met hoge- temperatuurillustreert dat selectie om meer gaat dan alleen het meetprincipe.
Wanneer is een turbinestroommeter een goede keuze?
Turbinetechnologie is vaak een goede kandidaat als de vloeistof schoon is, een relatief lage viscositeit heeft, een-fasig is en binnen een stabiel bedrijfsbereik stroomt. Veel voorkomende toepassingen zijn watersystemen, lichte koolwaterstoffen, schone oplosmiddelen, proefbanken, dosering en monitoring van apparatuur.
De pulsuitgang maakt turbinemeters ook handig wanneer het besturingssysteem zowel onmiddellijke stroom als geaccumuleerd volume nodig heeft.
Wanneer moet u een andere flowmetertechnologie overwegen?
Een ander meetprincipe kan geschikter zijn als het proces niet voldoet aan de mechanische en hydraulische eisen van een turbinerotor.
- Voor geleidende vloeistoffen die vaste stoffen bevatten of waarbij bewegende delen ongewenst zijn,elektromagnetische debietmeterwellicht een betere kandidaat.
- Voor toepassingen waarbij niet-invasieve installatie een prioriteit is, raadpleegt u ditultrasone flowmeteropties.
- Voor viskeuzere vloeistoffen die een positieve-verplaatsingsmeting vereisen, kan eenovaal tandwiel of tandwielstroommeterverdient wellicht overweging.
- Voor stoom en bepaalde gas- of vloeistoftoepassingen: avortex-stroommetergebruikt een geheel ander afwerpfrequentieprincipe- zonder turbinerotor.
Als turbine- en vortextechnologieën beide worden geëvalueerd, kan deze meer gerichte vergelijking vanvortexstroommeters versus turbinestroommeterskan helpen de keuze te verkleinen.
Praktische probleemoplossing: volg de meetketen
De meest efficiënte manier om problemen met een turbinemeter op te lossen, is door dezelfde keten te volgen die wordt gebruikt om het werkingsprincipe ervan uit te leggen.
Als er geen stroomsignaal is
- Controleer of de vloeistof daadwerkelijk door de meter beweegt.
- Controleer of de rotor vrij kan draaien.
- Inspecteer de pickup, kabel en voeding.
- Controleer of de ontvangende elektronica de verwachte pulsfrequentie kan detecteren.
- Controleer of de geconfigureerde K-factor overeenkomt met de kalibratiegegevens.
Als de meting onstabiel is
- Zoek naar lucht of gas in een vloeistofleiding.
- Controleer op pulserende pompstroom.
- Controleer nabijgelegen kleppen, ellebogen en andere bronnen van werveling.
- Inspecteer de rotor en lagers op vervuiling of schade.
- Controleer op elektrische ruis voordat u ervan uitgaat dat de K--factor onjuist is.
Als de meter in de loop van de tijd geleidelijk anders aangeeft
Begin niet met het veranderen van de K--factor. Controleer eerst of de procesvloeistof, viscositeit, werkingsbereik of leidingomstandigheden zijn veranderd. Inspecteer vervolgens de mechanische staat van de meter. Kalibratie moet de respons van het instrument bevestigen; het mag niet worden gebruikt om een onopgelost proces of mechanisch probleem te verbergen.
Voor aanvullende storingsscenario's bevatten de turbine-gerelateerde technische bronnen van de locatie materiaal overAnalyse van storingen in de turbinestroommeter.
Veelgestelde vragen
Meet een turbinedebietmeter de massastroom?
Een conventionele turbinemeter meet voornamelijk de volumetrische stroom. Directe massa{1}}stroommeting vereist normaal gesproken een andere technologie of aanvullende compensatie met behulp van vloeistof-eigendomsgegevens.
Is de K--factor constant?
Het wordt gewoonlijk als relatief stabiel beschouwd binnen het gespecificeerde lineaire bereik, maar het kan buiten dat bereik variëren en kan verschillen afhankelijk van de kalibratieomstandigheden. Gebruik de kalibratiegegevens voor de individuele meter.
Waarom kan een turbinemeter moeite hebben met een laag debiet?
Bij een laag debiet wordt het door de vloeistof geproduceerde koppel klein in verhouding tot de lager-, magnetische en viskeuze weerstand. De rotorrespons wordt daardoor minder lineair.
Kan een turbinedebietmeter olie met een hoge- viscositeit meten?
Sommige ontwerpen kunnen omgaan met vloeistoffen die stroperiger zijn dan water, maar het verhogen van de viscositeit kan het bruikbare bereik verkleinen en de K--factorreactie veranderen. Controleer model-specifieke viscositeitsgegevens en overweeg een andere technologie als de viscositeit hoog is of sterk varieert.
Hoe vaak moet een turbinedebietmeter worden gekalibreerd?
Er is geen universeel interval. De kalibratiefrequentie moet de proceskriticiteit, serviceomstandigheden, historische stabiliteit, kwaliteitseisen en richtlijnen van de fabrikant weerspiegelen.
Heeft elke turbinedebietmeter 10D stroomopwaarts en 5D stroomafwaarts nodig?
Nee. Dat is een algemene aanbeveling voor sommige ontwerpen, geen universele regel. Meterconstructie en stroomopwaartse verstoringen bepalen de werkelijke behoefte.
Conclusie
Het principe van de turbinestroommeter is meer dan alleen 'de stroom laat een rotor draaien'. Betrouwbare metingen zijn afhankelijk van een gekalibreerde relatie tussen vloeistofsnelheid, rotorrespons en pulsfrequentie. De K--factor zet dat pulssignaal om in flow, maar het nut ervan hangt af van het gebruik van de meter in het bereik en de vloeistofomstandigheden waarvoor die relatie is vastgesteld.
Let bij het beoordelen van een turbinemeter vooral op minimale en normale flow, viscositeit, lineariteit, vervuiling, drukval, flowprofiel en kalibratiegegevens. Als deze omstandigheden geschikt zijn voor de meter, kan turbinetechnologie zorgen voor snelle, herhaalbare volumetrische metingen en handige puls-gebaseerde totalisatie. Als dat niet het geval is, is het veranderen van het meetprincipe meestal effectiever dan proberen een fundamenteel ongeschikte toepassing te corrigeren door alleen maar configuratie.
Voordat u een meter specificeert, documenteert u de vloeistof, minimale/normale/maximale stroom, viscositeit, druk, temperatuur, leidingmaat, aansluiting, vereiste nauwkeurigheid, uitgangssignaal en installatiebeperkingen. Die informatie biedt een veel sterkere basis voor selectie dan de pijpdiameter of een nauwkeurigheidscijfer op zichzelf.
