Momenteel ontwikkelt de technologie voor het meten van de totale stroom in mijn land zich snel, en diverse hoogwaardige stroommeters- worden op grote schaal gebruikt in de industriële productie. Verschillende stroommeters hebben verschillende prestatie-indicatoren en toepassingsgebieden, terwijl ultrasone stroommeters, dankzij hun veelzijdigheid, geschikt zijn voor een verscheidenheid aan toepassingen en meerdere gebieden bestrijken, waaronder landbouw en afvalwaterzuivering.

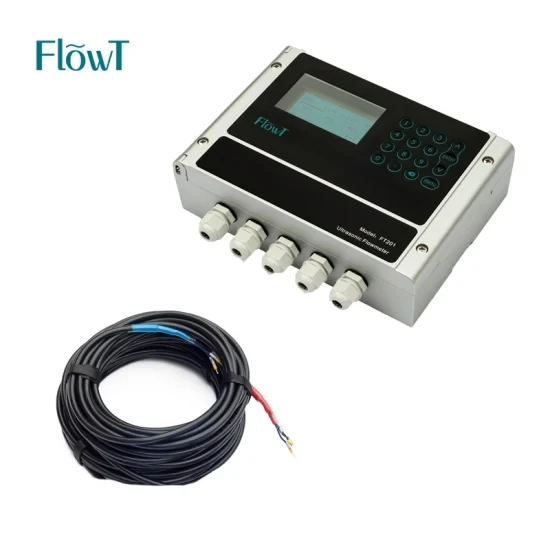

Ultrasone flowmeters met klem- of inline zijn gebaseerd op het principe van de 'snelheidsverschilmethode' en worden gebruikt om de vloeistofstroom in ronde leidingen te meten. Ze maken gebruik van geavanceerde multi-pulstechnologie, intelligente signaalverwerkingstechnologie en foutcorrectietechnologie, waardoor ze beter aanpasbaar zijn aan industriële omgevingen en gemakkelijkere, economischere en nauwkeurigere metingen mogelijk maken. De producten hebben internationaal geavanceerde niveaus bereikt en kunnen worden toegepast in industrieën zoals de aardolie-, chemische, metallurgie-, energie- en drainagesector.
Toepassingen van ultrasone flowmeters
Ultrasone flowmeters zijn contactloze instrumenten- die de stroom van media met een grote- diameter kunnen meten en zijn ook geschikt voor het meten van media die moeilijk toegankelijk of moeilijk waarneembaar zijn. Ze bieden een hoge meetnauwkeurigheid en worden vrijwel niet beïnvloed door verschillende parameters van het meetmedium. Ze zijn bijzonder effectief bij het oplossen van problemen met debietmeting voor zeer corrosieve, niet-geleidende, radioactieve en ontvlambare/explosieve media die moeilijk te meten zijn met andere instrumenten.
1. Principe van ultrasone flowmeters
Tijdens vloeistofvoortplanting hangt de snelheid van ultrasone pulsen nauw samen met de vloeistofsnelheid: de snelheid neemt toe in stroomafwaartse richting en neemt af in stroomopwaartse richting, wat resulteert in een aanzienlijk verschil in voortplantingstijd, en de stroomsnelheid neemt toe met de toename van het tijdsverschil. In de praktijk zenden twee sensoren, respectievelijk één stroomopwaarts en één stroomafwaarts, ultrasone pulsen uit. Vanwege de vloeistofstroom zal er een verschil zijn in de tijd die de twee pulsen nodig hebben om de ultrasone transducer te bereiken. Omdat het voortplantingspad hetzelfde is, weerspiegelt het tijdsverschil direct de werkelijke vloeistofstroomsnelheid. Bij gebruik van de tijdsverschilmethode voor meting zijn twee sensoren nodig voor signaaloverdracht en -ontvangst. Bij installatie in een leiding communiceren de sensoren via akoestische signalen, waarbij ze tijdens bedrijf afwisselend signalen uitzenden en ontvangen. Als de vloeistof in de buis stilstaat, is de voortplantingstijd in stroomafwaartse en stroomopwaartse richting hetzelfde; als de vloeistof stroomt, is de voortplantingstijd van het stroomafwaartse signaal korter dan die van het stroomopwaartse signaal. In dit geval is het tijdsverschil tussen de stroomafwaartse en stroomopwaartse voortplantingstijden direct evenredig met de werkelijke stroomsnelheid.
2. Kenmerken van ultrasone flowmeters
Ultrasone flowmeters vereisen geen contact met het medium en er zijn geen obstructies in de buis, waardoor interferentie met de vloeistofstroom wordt vermeden en drukverlies wordt voorkomen. Ze kunnen effectief worden gebruikt met verschillende media, vooral voor debietmeting van hoog-viskeuze en zeer corrosieve media. Bovendien kunnen ultrasone flowmeters de gasdruk effectief verwerken en vertonen ze uitstekende prestatiekenmerken bij flowmetingen met kleine- diameters.
