- Door LiuXing, Senior Flow Measurement Engineer met 15+ jaar ervaring in onderzoek en ontwikkeling van ultrasone flowmeters,
gecertificeerd in CFD-analyse (ANSYS Fluent Professional)
Structuur van klem-op ultrasone flowmeter
Structuur van klem-op ultrasone flowmeter
De klem-op de ultrasone flowmeter behoort tot niet-invasieve flowmeetinstrumenten en wordt veel gebruikt bij het monitoren van de stroming van verschillende pijpleidingvloeistoffen. De belangrijkste voordelen liggen in het feit dat de pijpleiding niet hoeft te worden doorgesneden of aangepast, waardoor de installatiekosten en onderhoudsproblemen worden verminderd. De ultrasone klem op debietmeter maakt gebruik van het voortplantingstijdsverschil van ultrasone signalen in de vloeistof om de stroomsnelheid te meten.
De klem op de ultrasone flowmeter fixeert de ultrasone sensoren aan de buitenkant van de pijpleiding door middel van klemmen. Tijdens het ontwerp moet ervoor worden gezorgd dat de klemmen stevig kunnen worden vastgeklemd op pijpleidingen van verschillende diameters en materialen. De sensoren bevatten doorgaans een zender en een ontvanger, en hun installatieposities moeten redelijk worden geconfigureerd om het voortplantingspad van ultrasone signalen en de meetnauwkeurigheid te optimaliseren.
De steun- en bevestigingsmiddelen van deultrasone flowmeterklembeugels worden meestal vervaardigd met behulp van corrosie-bestendige en hoge- temperatuur-materialen om zich aan verschillende omgevingsomstandigheden aan te passen. Bovendien moeten aanpassingsmechanismen worden ontworpen om een nauwkeurige uitlijning van de sensoren tijdens de installatie mogelijk te maken en om zich aan te passen aan pijpleidingen met verschillende diameters. De sensoren moeten worden ontworpen met efficiënte elektrische verbindingen en signaalverwerkingssystemen om een nauwkeurige overdracht en verwerking van ultrasone signalen te garanderen. Tegelijkertijd is voortdurende optimalisatie van het circuitontwerp op het gebied van energieverbruik en thermisch beheer vereist om het energieverbruik te verminderen en de door het systeem gegenereerde warmte effectief te beheren.structuurvan de klem-op de ultrasone flowmeter wordt weergegeven in figuur 3.5.

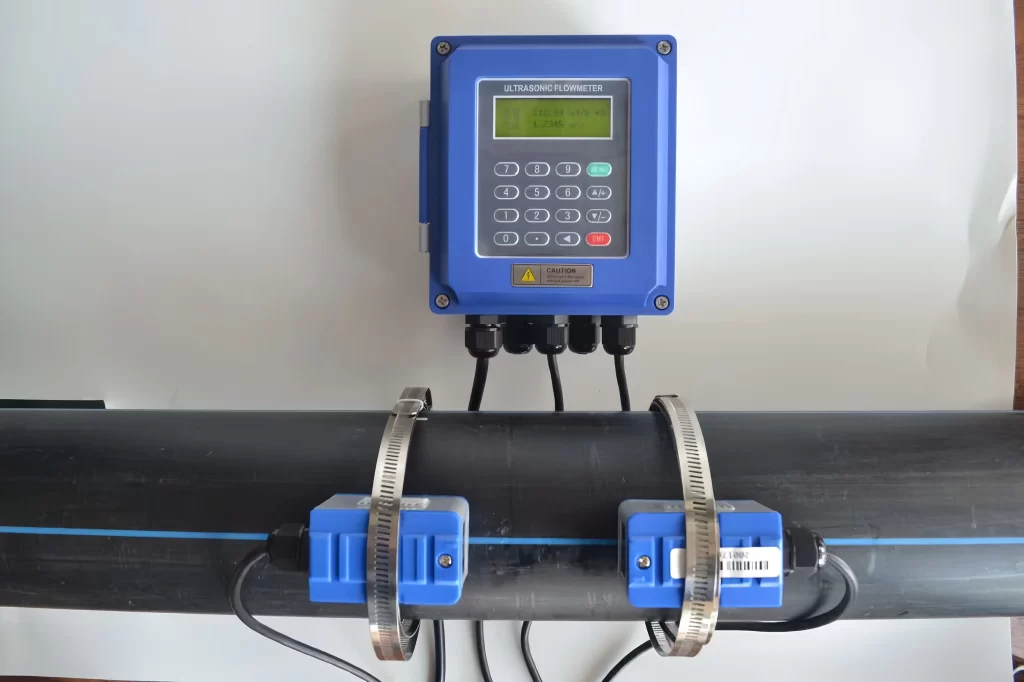

Afbeelding 3.5 Structuurdiagram van klem-op ultrasone flowmeter
De klem-op de ultrasone flowmeter is een type flowmeter. De detectiesondes hoeven geen contact te maken met het medium dat in de pijpleiding stroomt; ze hoeven alleen aan het buitenoppervlak van de pijpleiding te worden bevestigd om ultrasone technologie te gebruiken om de vloeistofsnelheid te meten.

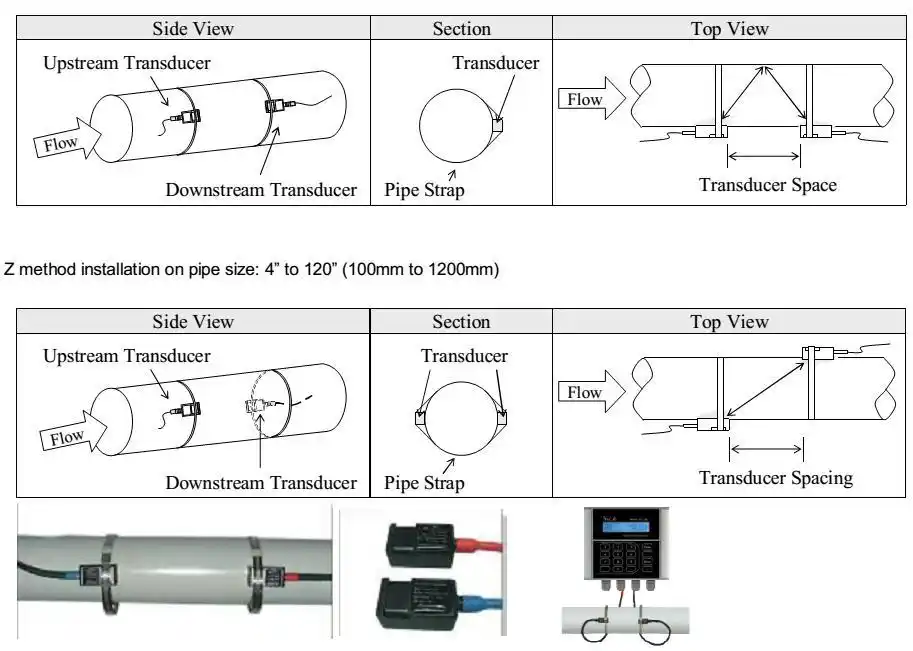

Over het algemeen de standaardinstallatie-effectDe methode voor de ultrasone klem op de flowmeter is de V-methode. Tijdens de installatie moeten de twee detectiesondes horizontaal uitgelijnd zijn en moet de rechte lijn gevormd door de twee detectiesondes evenwijdig zijn aan de pijplijnas. Omdat de twee detectiesondes van de ultrasone stroommeter echter gescheiden zijn, worden ze bij het bevestigen van de detectiesondes op de pijpleiding meestal afzonderlijk bevestigd. Daarom is het vaak onmogelijk om nauwkeurig te controleren of de rechte lijn gevormd door de twee detectiesondes evenwijdig is aan de as van de pijpleiding, wat leidt tot bepaalde fouten in de posities van de twee detectiesondes na installatie, wat de detectienauwkeurigheid beïnvloedt.
Veelgestelde vragen

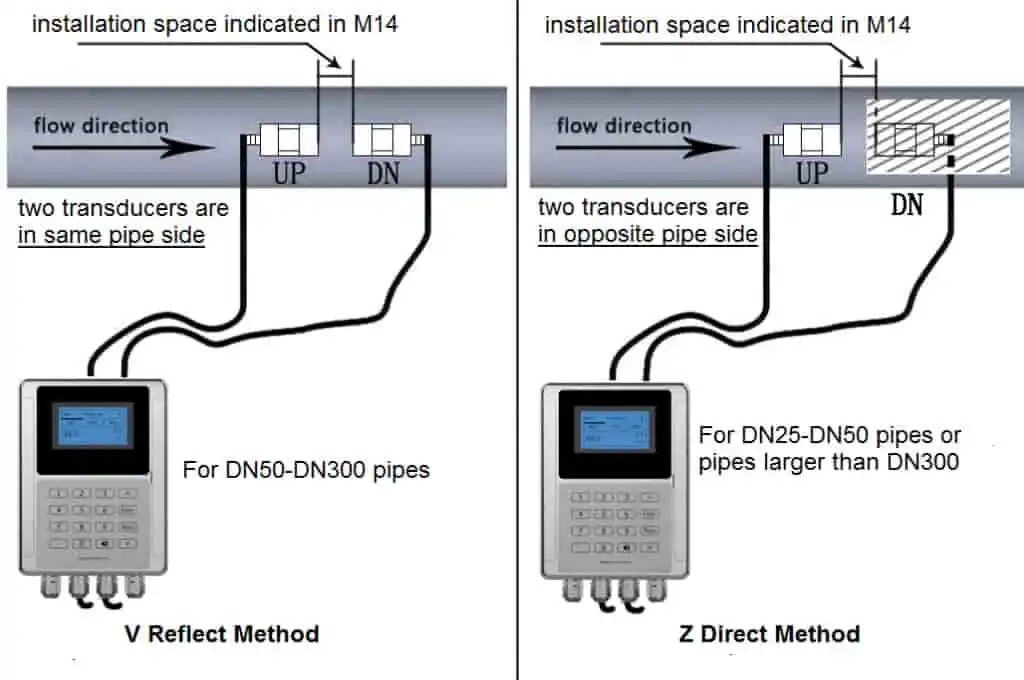

Vraag: Wat is het verschil tussen de V--methode en de Z--methode in klem- bij de installatie van ultrasone flowmeters?
A: The V-method mounts both transducers on the same side of the pipe, with the ultrasonic signal reflecting once off the opposite wall (suitable for small to medium pipes, 20-300 mm diameter, providing stronger signals). The Z-method places transducers on opposite sides, with a direct path across the pipe (used for larger pipes, >100 mm, beter voor dik-wandige of dempende materialen, maar zwakkere signalen).
Vraag: Hoe beïnvloedt een verkeerde uitlijning van de installatie de nauwkeurigheid van de klem-op ultrasone flowmeters die de V--methode gebruiken?
A: Een verkeerde uitlijning in de afstand, hoek of parallelliteit van de transducer veroorzaakt fouten in de padlengte, signaalverzwakking en verminderde SNR, wat leidt tot TOF-afwijkingen (time{0}}of-flight) en flowmeetfouten van 1-5% of meer. Nauwkeurige uitlijning is van cruciaal belang voor de betrouwbaarheid van de V-methode.
Vraag: Wat zijn de belangrijkste componenten in de structuur van een draagbare klem-op een ultrasone flowmeter?
A: De belangrijkste componenten zijn onder meer gekoppelde ultrasone transducers (zender/ontvanger), montageklemmen of banden, koppelingsgel voor akoestisch contact, handzender of -wandgemonteerde zender met display, signaalverwerkingselektronica en oplaadbare batterij voor draagbaarheid.
Vraag: Welke software wordt vaak gebruikt voor akoestische simulatie in klem-op ultrasone flowmeters?
A: COMSOL Multiphysics Acoustics Module wordt veel gebruikt voor het modelleren van golfvoortplanting, piëzo-elektrische transducers, vloeistof-structuurkoppeling en transit-tijdsimulaties in klem- op ultrasone flowmeters.
Vraag: Wat zijn de voordelen van het transit-tijdprincipe bij niet-invasieve klem- op ultrasone flowmeters?
A: De transittijd- biedt een hoge nauwkeurigheid (±1%) voor schone vloeistoffen, bidirectionele metingen, geen bewegende delen, weinig onderhoud en werkt zonder deeltjes (in tegenstelling tot Doppler, dat zwevende deeltjes/bellen vereist en een lagere nauwkeurigheid heeft).
